miércoles, 28 de octubre de 2009

Índice
1. ¿Por qué nace el Polvorín desplazable de 5.000Kg.?
2. Sistema de Autoprotección (5 Anillos de Seguridad)
a. 1er. Anillo (Cercado metálico exterior)
b. 2º Anillo (Sistema de presión alrededor del polvorín)
c. 3er. Anillo
d. 4º Anillo
e. 5º Anillo
f. Sistemas complementarios
3. Ventajas del Sistema de Autoprotección
4. Estudio de Costes
5. Procedimiento

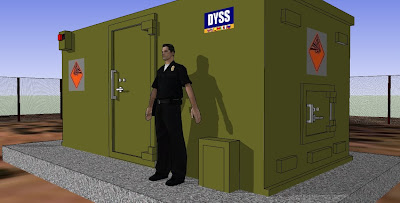

1. ¿Qué es el polvorín desplazable de 5.000Kg?
 El polvorín desplazable de 5.000Kg. es una solución que nace como respuesta a las siguientes necesidades:
 Minimizar los transportes por carretera de explosivos:
 Economizando el coste real del explosivo.
 Evitando peligros innecesarios.
 Asegurar el suministro al cliente final:
 Garantizando el stock de explosivo.
 Evitando posibles problemas de suministro como huelga de transporte, falta de planificación, etc...
 Posibilidad de guardar excedentes:
 Evita tener que eliminar los excedentes del día.
 Posibilidad de reutilización:
 Una vez terminada su utilización se puede transportar a otra ubicación garantizando la amortización del producto

2. Sistema de Autoprotección (5 Anillos de seguridad)

a) 1er. Anillo
 Cercado metálico de disuasión:
 Por la propia orografía del terreno en cada ubicación, la instalación del primer vallado disuasorio irá a cargo del cliente.
 Se recomienda la instalación de un vallado de fácil torsión anclado sobre murete de hormigón con una altura superior a los 2m.
 Dicho vallado tendrá una función de primera línea disuasoria.

b) 2º Anillo
 Sub-sistema de presión piezocerámico:
 Sistema de protección perimetral bajo pavimento, embebido en la base de hormigón, totalmente invisible, basado en sensores piezocerámicos pasivos detectando el paso de intrusos. Inmunidad total a falsas alarmas e interferencias electromagnéticas.

c) 3er. Anillo
 Cercado metálico adosado al polvorín con subsistema piezodinámico:
 Sistema de protección perimetral en valla basado en sensores piezodinámicos pasivos, protegiendo contra escalado, corte y corte esporádico, con inmunidad a condiciones meteorológicas adversas, así como con compatibilidad con vegetación. Inmunidad total a falsas alarmas e interferencias electromagnéticas.

Sub-sistema de presión enterrado piezoceramico enbebido en el techo del polvorin. Instalado en fabrica en el propio techo, evitará la intrusión por el aire, detectando cuando un intruso se pone en el techo.

d)4º Anillo
 Sub-sistema de intrusión en paredes mediante elementos de detección sísmica y contactos final de carrera en puertas.


e) 5º Anillo
 Polvorín fabricado con la última tecnología que permite la demora del ataque al mismo.


f) Sistemas Complementarios
 Cámaras de CCTV
 Sistema de CCTV compuesto por cuatro cámaras de alta resolución con conmutación a B/N para trabajar en condiciones de baja luminosidad y alta respuesta al IR, cuatro focos IR de Leds de bajo consumo, con fotocélula incorporada y autorregulación para mantener una óptima luminosidad aún con el paso del tiempo, cuatro carcasas IP 66 con calefactor, visera y pasacable interno, con soporte para ser abrazada al báculo, un grabador digital de cuatro canales, 160 GB de disco duro y un óptimo ancho de banda en transmisión.

 Central de intrusión para integración de los sistemas de protección perimetral, antisabotaje y transmisión de alarmas. Basado en central microprocesada de 16 zonas ampliable, con teclado alfanúmerico, histórico de alarmas. Módulo de comunicación TCP/IP con pooling continuo garantizando la correcto estado de las comunicaciones y produciendo una alarma en CRA ante la pérdidada de la misma, como via alternativa de comunicación dispondremos de transmisión GSM.

3. Ventajas del Sistema de Autoprotección

 Los sistemas de detección perimetral aplicados en depósitos de explosivos necesitan ser altamente seguros y que garanticen su inmunidad a falsas alarmas.
 Los sistemas GEOSISMICOS y PIEZODINAMICOS por su principio de detección piezocerámico y por su electrónica de control garantizan:
 100% de fiabilidad de detección
 Ausencia de falsas alarmas.
 Otras de las características de dichos sistemas son:
 La ausencia total de mantenimiento: Son elementos pasivos inalterables ante el paso del tiempo y las inclemencias climatológicas.
 Son sistemas de fácil instalación: Posibilita su reinstalación en las diferentes localizaciones de los depósitos de explosivos.
 Adaptabilidad a diferentes situaciones medioambientales: Garantizan su correcto funcionamiento independientemente de las condiciones climatológicas.

 Reducción de costes por:

 Elevado coste de vigilante/hora de explosivos
 Reutilización del sistema.
 No exposición del personal de vigilancia a posibles ataques.


4. Estudio de costes:

Coste mensual de 1 vigilante de explosivos 24h.............. 25.000€
Coste del Sistema de Autoprotección .......................... 39.589€
Coste mensual de mantenimiento y conexión a CRA........... 100€

Duración obra Vigilancia Sist. Autoprotección Diferencia

2 Meses 50.000€ 39.789€ - 10.211€
3 Meses 75.000€ 39.889€ - 35.111€
4 Meses 100.000€ 39.999€ - 60.001€
5 Meses 125.000€ 40.099€ - 84.901€
6 Meses 150.000€ 40.199€ - 109.801€
12 Meses 300.000€ 40.789€ - 259.211€
18 Meses 450.000€ 41.389€ - 408.611€
24 Meses 600.000€ 42.189€ - 557.811€

5. Procedimiento

Se garantizan la entrega del Sistema de Autoprotección “Llave en mano” así como la configuración de equipos y puesta en marcha de los mismos.
Si el cliente así lo desea, formalizarán un contrato de Servicio de Mantenimiento y Conexión a Central Receptora de Alarmas (CRA)
Los sistemas se instalarán en fábrica, a excepción de la solera de hormigón sensorizada que se realizará en la propia obra. Para aquellos polvorines que ya se encuentren ubicados en obra, cabe la posibilidad de realizar toda la instalación de los equipos en campo, con un coste adicional de 5.800€
Cuando se finalize la obra, el polvorín se podrá desplazar a otra ubicación con el único coste de reinstalación del suelo sensorizado en hormigón (Coste aproximado)
